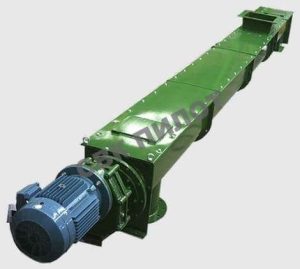

Шнековый конвейер с U-образным желобом

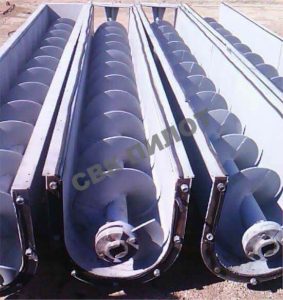

Данная модель оснащена стальным желобом, дно которого имеет полукруглую форму, а верх оснащён съемной крышкой.
Отдельные секции желоба длиной 2–4 м собраны на фланцах при помощи болтов.
На расстоянии 2–3 м друг от друга расположены чугунные стойки, которые придают желобу жесткость.
Максимальный угол наклона таких шнеков составляет 5°.
Во избежание прогиба валов в шнековом конвейере установлены концевые и промежуточные подшипники на расстоянии 3–4 метра.
Концевые подшипники, обычно укрепляемые на торцевых стенках желоба, кроме радиальной нагрузки от веса шнека, имеют также и осевую нагрузку, вызываемую сопротивлением материала при его движении.
Чтобы предотвратить застревание груза, тонкие и короткие промежуточные подшипники крепят к верхней части желоба, оставляя дно без преград для прохождения материала.
